水滑石(LDH)是一類結(jié)構(gòu)與粘土相似的陰離子層狀化合物。一般來說，LDH的主層由兩種金屬氫氧化物組成，因此也稱為層狀雙氫氧化物，其中客體分子或離子在主層之間高度有序。在過去的10年中，LDH的合成在新的組成和形態(tài)方面取得了顯著的進展,相關(guān)著作已經(jīng)進行了系列的報道。它的主要顯著性能是陰離子交換、組分的柔韌性、生物的相容性等方面，因此，它在催化、水凝膠和超級電容器等超分子自組裝材料領(lǐng)域受到了廣泛的關(guān)注。有報道稱，LDH與還原氧化石墨烯自組裝形成超晶格結(jié)構(gòu)，并充分利用LDH疊加的二維原子層形成高循環(huán)強度的超級電容器。Win等開發(fā)了自組裝共價交聯(lián)LDH納米復(fù)合水凝膠，具有超高的含水量和優(yōu)異的力學(xué)性能。這些研究為LDH作為一個自組裝單元提供了重要線索。

目前，自組裝膜的制備方法有滴涂法、滲透自組裝法、LBL自組裝法、LB自組裝法等。與各種工藝相比，通過LB系統(tǒng)可以實現(xiàn)薄膜的自組裝排列和層厚的可控調(diào)節(jié)并且能夠得到表面均勻致密的薄膜。

受這些啟發(fā)，本研究考慮到LDH粉末的片間夾層結(jié)構(gòu)容易變形、回收困難等缺點，預(yù)想能夠在分子水平上制備出行為可控的薄膜結(jié)構(gòu)。目前關(guān)于LDH和染料分子自組裝的文章還鮮有報道。因此，本研究工作利用陰離子交換法和LB技術(shù)成功地在氣-液界面制備了一種新型有序的LDH-HS/染料自組裝復(fù)合多層膜。

制備過程

1)兩種染料亞相溶液的制備：用電子分析天平分別稱取一定質(zhì)量的染料粉末，使用兩個1 000 mL容量瓶分別配置濃度為0.000 1 mol/L的染料溶液。

2)LDH-HS分散液的制備：稱取0.004 8 g已經(jīng)制備好的LDH-HS粉末，用甲醇/水體積比為5∶1的比例將其溶解，充分混合超聲分散，配制成0.75 mg/mL的LDH-HS甲醇溶液作為分散液。此處使用甲醇溶液的原因：甲醇和水溶液以一定的比例可以很好地溶解LDH-HS，更好地調(diào)節(jié)了溶液的極性；作為揮發(fā)溶劑，有益于下一步實驗LDH-HS均勻擴散在亞相表面。

3)Langmuir膜的制備：首先需要用清潔刷蘸取酒精和超純水進行預(yù)處理，把聚四氟乙烯凹槽刷洗干凈。然后，將亞相溶液(純水、ST、MB溶液)倒入凹槽，調(diào)節(jié)天平平衡，用玻璃微型注射器把200μL的均相液逐滴分散在所使用的染料溶液亞相表面。接著將LB系統(tǒng)的各項參數(shù)進行合理的設(shè)置，如：目標(biāo)轉(zhuǎn)移膜壓力、障礙移動速度等。之后，靜止等待25 min。確保甲醇溶劑充分地?fù)]發(fā)，同時，分散液可以在水相表面均勻地擴散。由此便可獲得π-A曲線。

經(jīng)過圖像分析，選定合適的目標(biāo)膜壓(本實驗根據(jù)實際需求，選定轉(zhuǎn)移膜的壓力為15 mN/m)。重復(fù)以上步驟，最后用垂直提拉膜法或者水平附著膜法把得到的恒定壓力下LDH-HS/染料Langmuir復(fù)合薄膜轉(zhuǎn)移到銅網(wǎng)、石英片、CaF2片、云母片或玻璃片基底上。

轉(zhuǎn)移單層Langmuir膜樣品用于AFM測試。這里需要注意的是基底必須為新鮮剝離的云母片。具體方法是：

在LB系統(tǒng)控制下，把剛剝離的云母片垂直浸入到亞相溶液界面以下，之后再擴展LDH-HS均勻分散溶液。待復(fù)合膜壓力達(dá)到系統(tǒng)設(shè)定值時，系統(tǒng)便會自動以0.5 mm/min的速度將云母基片垂直從液相底部往上緩慢拉起，最終在云母片上就得到了單層復(fù)合薄膜。

轉(zhuǎn)移多層Langmuir膜的樣品可用于測試UV、IR、SEM等，分別使用的基底是石英片、CaF2片、玻璃片。以CaF2片基底為例，即直接將亞相加入凹槽然后表面分散均相溶液，設(shè)置合理目標(biāo)膜壓，等待表面壓力達(dá)到目標(biāo)壓力并穩(wěn)定、平穩(wěn)地將CaF2片水平附著到氣-液界面，完成單層復(fù)合膜的轉(zhuǎn)移，當(dāng)再次達(dá)到壓力穩(wěn)定時再一次重復(fù)該轉(zhuǎn)移過程，最終就得到了多層Langmuir膜。

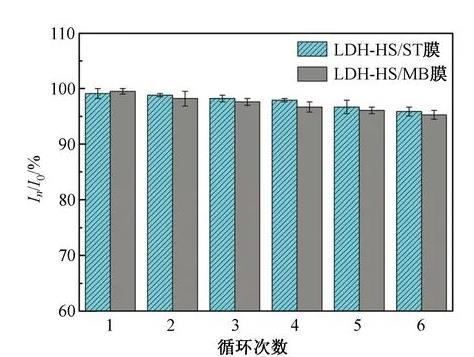

4)酸致變色特性研究：酸致變色指的是當(dāng)溶液或者膜與酸、堿性溶液氣體接觸時，氛圍pH值發(fā)生變化引起了溶液或膜的顏色發(fā)生了可逆的變化。本實驗是將已經(jīng)制備好的LB復(fù)合膜分別充分地暴露在空氣、HCl氣體和NH3氣體氛圍中，通過膜表面顏色變化以及測量得到的紫外可見光譜進一步說明復(fù)合膜的酸致變色特性。
