合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> DHSO、AGE、TMHC構建陽離子有機硅表面活性劑DAT防水鎖性能（二）
> 水面上單分子層膜通過磷脂光控開關實現可逆光學控制——結論、致謝！
> 含氟杯芳烴雙咪唑季銨鹽化合物1形成的LB膜為H-聚集體
> 瀝青質及其亞組分與烷基苯磺酸鈉水溶液在降低IFT中的協同機理（一）
> 干濕循環試驗：不同表面張力下土壤裂隙的發展演化機理（二）
> 低界面張力起泡劑篩選
> 土壤裂隙發育過程中氣—液界面張力因素
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（二）
> 去乙酰化槐糖脂生物表面活性劑的結構鑒定、理化性質及應用（三）
> 陽-非離子復合表面活性劑體系表面張力測定及基礎性能評價（二）
推薦新聞Info
-
> 二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（二）
> 二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（一）
> 表面能與表面張力對凍干制劑中“小瓶霧化”現象的影響機制研究
> 新型懸滴實驗系統的研制與二甲基亞砜/甲醇混合物表面張力測量（二）
> 新型懸滴實驗系統的研制與二甲基亞砜/甲醇混合物表面張力測量（一）
> 噻噸酮光敏劑體系：光電轉換與顯色特性的深度解析
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（二）
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（一）
> 一文讀懂什么是超微量天平
> LiF-CaF?-Yb?O?熔鹽體系表面張力的測定及其對Ni-Yb合金電解的指導意義（二）
二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（二）
來源：中山大學學報(自然科學版)(中英文) 瀏覽 43 次 發布時間:2025-12-05
式中, VEexp 是實驗值, VEcal 是由方程 (4)計算出來的擬合值, nexp是取點數目, n 是方程擬合系數的數目。各混合物的密度 ρ、 過量體積 VE的實驗值列于表2 , 擬合系數列于表3 ;表面張力 σ、 表面張力偏差 δσ的實驗值列于表 4 ;圖 1 、 2 分別為298.15 K 時各體系的 VE-x , δσ-x 的實驗值及擬合得到的光滑曲線。

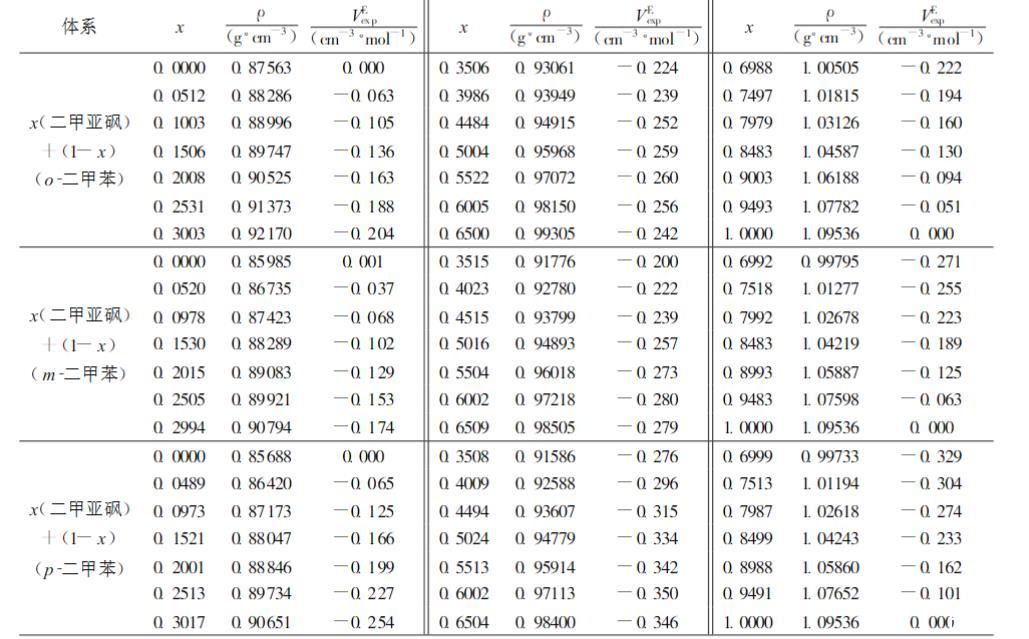

表2 298.15 K 時各體系的密度和過量體積
| 體系 | x(二甲亞砜)+(1-x)(o-二甲苯) | x(二甲亞砜)+(1-x)(m-二甲苯) | x(二甲亞砜)+(1-x)(p-二甲苯) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| x | $\frac{\rho}{(g\cdot cm^{-3})}$ | $\frac{V_{\exp}^{E}}{(cm^{3}\cdot mol^{-1})}$ | x | $\frac{\rho}{(g\cdot cm^{-3})}$ | $\frac{V_{\exp}^{E}}{(cm^{3}\cdot mol^{-1})}$ | x | $\frac{\rho}{(g\cdot cm^{-3})}$ | $\frac{V_{\exp}^{E}}{(cm^{3}\cdot mol^{-1})}$ | |
|
x(二甲亞砜) +(1-x) (o-二甲苯) |
0.0000 | 0.87563 | 0.000 | 0.3506 | 0.93061 | -0.224 | 0.6988 | 1.00505 | -0.222 |
| 0.0512 | 0.88286 | -0.063 | 0.3986 | 0.93949 | -0.239 | 0.7497 | 1.01815 | -0.194 | |
| 0.1003 | 0.88996 | -0.105 | 0.4484 | 0.94915 | -0.252 | 0.7979 | 1.03126 | -0.160 | |
| 0.1506 | 0.89747 | -0.136 | 0.5004 | 0.95968 | -0.259 | 0.8483 | 1.04587 | -0.130 | |
| 0.2008 | 0.90525 | -0.163 | 0.5522 | 0.97072 | -0.260 | 0.9003 | 1.06188 | -0.094 | |
| 0.2531 | 0.91373 | -0.188 | 0.6005 | 0.98150 | -0.256 | 0.9493 | 1.07782 | -0.051 | |
| 0.3003 | 0.92170 | -0.204 | 0.6500 | 0.99305 | -0.242 | 1.0000 | 1.09536 | 0.000 | |
|
x(二甲亞砜) +(1-x) (m-二甲苯) |
0.0000 | 0.85985 | 0.001 | 0.3515 | 0.91776 | -0.200 | 0.6992 | 0.99795 | -0.271 |
| 0.0520 | 0.86735 | -0.037 | 0.4023 | 0.92780 | -0.222 | 0.7518 | 1.01277 | -0.255 | |
| 0.0978 | 0.87423 | -0.068 | 0.4515 | 0.93799 | -0.239 | 0.7992 | 1.02678 | -0.223 | |
| 0.1530 | 0.88289 | -0.102 | 0.5016 | 0.94893 | -0.257 | 0.8483 | 1.04219 | -0.189 | |
| 0.2015 | 0.89083 | -0.129 | 0.5504 | 0.96018 | -0.273 | 0.8993 | 1.05887 | -0.125 | |
| 0.2505 | 0.89921 | -0.153 | 0.6002 | 0.97218 | -0.280 | 0.9483 | 1.07598 | -0.063 | |
| 0.2994 | 0.90794 | -0.174 | 0.6509 | 0.98505 | -0.279 | 1.0000 | 1.09536 | 0.000 | |
|
x(二甲亞砜) +(1-x) (p-二甲苯) |
0.0000 | 0.85688 | 0.000 | 0.3508 | 0.91586 | -0.276 | 0.6999 | 0.99733 | -0.329 |
| 0.0489 | 0.86420 | -0.065 | 0.4009 | 0.92588 | -0.296 | 0.7513 | 1.01194 | -0.304 | |
| 0.0973 | 0.87173 | -0.125 | 0.4494 | 0.93607 | -0.315 | 0.7987 | 1.02618 | -0.274 | |
| 0.1521 | 0.88047 | -0.166 | 0.5024 | 0.94779 | -0.334 | 0.8499 | 1.04243 | -0.233 | |
| 0.2001 | 0.88846 | -0.199 | 0.5513 | 0.95914 | -0.342 | 0.8988 | 1.05860 | -0.162 | |
| 0.2513 | 0.89734 | -0.227 | 0.6002 | 0.97113 | -0.350 | 0.9491 | 1.07652 | -0.101 | |
| 0.3017 | 0.90651 | -0.254 | 0.6504 | 0.98400 | -0.346 | 1.0000 | 1.09536 | 0.000 | |
| 體系 | A0 | A1 | A2 | A3 | A4 | SVE(cm3·mol-1) |
|---|---|---|---|---|---|---|
| x(二甲亞砜)+(1 -x)(o_二甲苯) | -1.0397 | 0.1493 | 0.2534 | -0.3855 | -0.5303 | 0.0020 |
| x(二甲亞砜)+(1-x)(m_二甲苯) | -1.0266 | 0.6380 | -0.3429 | -0.3790 | 0.3913 | 0.0025 |
| x(二甲亞砜)+(1 -x)(p_二甲苯) | -1.3287 | 0.5185 | -0.3287 | -0.3371 | -0.2070 | 0.0039 |
| 體系 | x(二甲亞砜)+(1-x)(o_二甲苯) | x(二甲亞砜)+(1-x)(m_二甲苯) | x(二甲亞砜)+(1-x)(p_二甲苯) | |||
|---|---|---|---|---|---|---|
| x | δσ(mN·m-1) | x | δσ(mN·m-1) | x | δσ(mN·m-1) | |
| 0.0000 | 0.00 | 0.0000 | 0.00 | 0.0000 | 0.00 | |
| 0.1003 | -1.23 | 0.0978 | -1.20 | 0.0973 | -1.36 | |
| 0.2008 | -2.33 | 0.2015 | -2.55 | 0.2001 | -2.77 | |
| 0.3003 | -3.43 | 0.2994 | -3.76 | 0.3017 | -4.17 | |
| 0.3986 | -4.34 | 0.4023 | -5.11 | 0.4009 | -5.46 | |
| 0.5004 | -5.34 | 0.5016 | -6.29 | 0.5024 | -6.57 | |
| 0.6005 | -5.90 | 0.6002 | -6.90 | 0.6002 | -7.44 | |
| 0.6988 | -5.83 | 0.6992 | -6.70 | 0.6999 | -7.28 | |
| 0.7979 | -4.77 | 0.7992 | -5.60 | 0.7987 | -6.29 | |
| 0.9003 | -2.62 | 0.8993 | -3.40 | 0.8988 | -4.30 | |
| 1.0000 | 0.00 | 1.0000 | 0.00 | 1.0000 | 0.00 | |

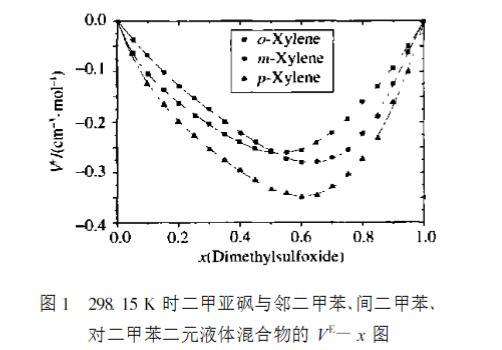

[圖1 298.15 K 時二甲亞砜與鄰二甲苯、間二甲苯、對二甲苯二元液體混合物的 VE-x 圖]

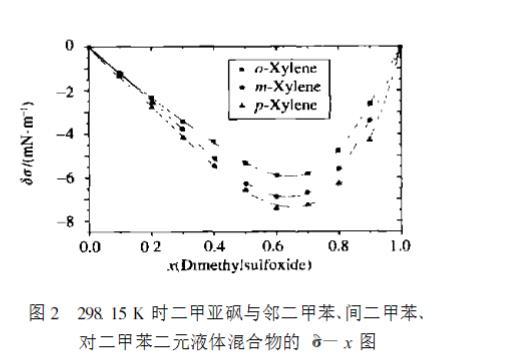

[圖2 298.15 K 時二甲亞砜與鄰二甲苯、間二甲苯、對二甲苯二元液體混合物的 δσ-x 圖]
從圖1 可以看出,在298.15 K 時,二甲亞砜+鄰二甲苯、二甲亞砜+間二甲苯、二甲亞砜+對二甲苯共3 個二元混合物在全濃度范圍內過量體積為負值,在最小值處大小順序為:鄰二甲苯>間二甲苯>對二甲苯。二甲亞砜是極性分子,存在 SO基團,是電子的受體;二甲苯分子中存在著大 π鍵,是電子授體,電子受體與電子授體之間形成 n -π配鍵,屬于弱化學作用,從而使他們組成的混合物體積收縮,過量體積呈現負偏差。
由于對二甲苯分子屬于對稱結構,空間位阻較小,更易與二甲亞砜形成強的分子間作用,體積收縮得顯著,因而過量體積值在三者中最負。從圖2 也可看出此3 個二元混合物的表面張力偏差也均為負值,在等摩爾組成時其大小順序依然為:鄰二甲苯>間二甲苯>對二甲苯。
表面張力本質上是分子間相互作用力的體現。處于液體表面的分子與處于液體內部明顯有區別,它們所受合力不為零,在氣液界面由于氣相密度小于內部,造成表面分子受力的不均衡,使得表面上的分子沿表面方向存在側向引力,即收縮表面的力;換而言之,表面張力也即表面分子受到的指向內部的合力,它可以是范德華力的各種成分,氫鍵或金屬鍵等,這種力的大小隨著液體的組成和狀態而異,并與所處溫度、壓力以及共同存在的另一相有關。
二甲亞砜是強極性溶劑,有較強的偶極-偶極作用,表面張力值與沸點值均比鄰二甲苯、間二甲苯、對二甲苯的高。當二甲亞砜與二甲苯混合時,二甲苯分子更易占據溶液的表面,致使表面張力顯著降低。因此,從曲線也可看出,在 x(二甲亞砜)約為 0.7 處表面張力偏差均達到最低值,大小順序也為鄰二甲苯>間二甲苯>對二甲苯。
