合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 工業廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應用（三）
> 工業廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應用（二）
> 工業廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應用（一）
> ?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能（一）
> ?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能（三）
> ?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能（二）
> 界面張力為22mN/m的柴油-水分離濾紙振動特性研究（三）
> 界面張力為22mN/m的柴油-水分離濾紙振動特性研究（二）
> 界面張力為22mN/m的柴油-水分離濾紙振動特性研究（一）
> 超低界面張力環保型高溫高鹽油藏的驅油表面活性劑配方比例及制備（二）
?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能（二）
來源：精細化工 瀏覽 41 次 發布時間:2025-11-18
1.2.2 2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成
將中間產物2,3-雙八氟戊烷基-1-丙醇（2.601 g，0.005 mol）、吡啶（0.95 g，0.012 mol）和10 mL二氯甲烷依次加入100 mL三口燒瓶中，將三口瓶置于冰水混合浴中，用10 mL二氯甲烷將氯磺酸（0.699 g，0.006 mol）稀釋，利用恒壓滴液漏斗在N2保護下逐滴將其加入至上述體系中。滴加完畢之后反應體系升至室溫反應3 h。用質量分數為5%的氫氧化鈉水溶液調節體系pH至10，用飽和氯化鈉溶液（50 mL）洗滌3次，旋蒸除去二氯甲烷，經柱層析V(石油醚)∶V(乙酸乙酯)=5∶1分離得到最終產物BOFPGS，收率82%。
1.3結構表征與性能測試
1.3.1中間產物及BOFPGS的結構表征
FTIR：對實驗所得中間體及產物進行紅外光譜測試，將干燥后的樣品經過溴化鉀壓片或者液膜法等方式處理，測試波數為4000~400 cm-1。
NMR：將分離純化后的待測化合物使用氘代試劑（中間產物用CDCl3，BOFPGS用DMSO-d6）溶解，配制成質量濃度為515 g/L的溶液。在25℃下檢測化合物的核磁共振氫譜（1HNMR）和核磁共振氟譜（19FNMR）。
MS：將分離純化后的待測化合物使用色譜級甲醇稀釋一百萬倍，負模式下進行質譜表征。
1.3.2 BOFPGS表面性能測試
表面張力：將BOFPGS配制為一定濃度梯度的水溶液，利用表面張力儀，25℃下采用白金環法測定其不同濃度水溶液的表面張力，每組數據平行測試3次，取平均值。
乳化性能：將BOFPGS配制成1.6×10-4~3.2×10-3 mol/L（質量分數為0.01%0.2%）的水溶液，在試管中加入不同濃度的BOFPGS水溶液，再加入相同體積的液體石蠟。使用均質機設置轉速為10000 r/min，50℃均質3 min，制備成體積比為1:1的乳液。將試管豎直放置在50℃恒溫箱內，每隔一段時間測量試管底部析出清液的體積，計算析水率〔析水率/%=（析出體積/總體積）×100〕。
細胞毒性：將人皮膚成纖維細胞（HSF）用含質量分數10%的胎牛血清和質量分數1%的青霉素-鏈霉素的杜爾貝科改良伊格爾培養基（DMEM培養液）培養在CO2（質量分數5%）、37℃、飽和濕度條件下的培養箱中傳代培養。細胞毒性采用MTT法測試。將HSF細胞懸液接種于96孔細胞培養板上，每孔加入100μL的DEME培養液（細胞密度為5000個/孔），放入培養箱培養24 h，等細胞貼壁生長后，去除上清液；每孔加入不同濃度的BOFPGS溶液（100μL/孔），5個復孔，培養箱中孵育24 h；每孔加入10μL MTT溶液（質量分數為0.5%），培養4h；除去培養液，每孔加入100μL二甲亞砜，置搖床上低速振蕩10 min，在酶標儀上測試570 nm處各孔的吸光度值（OD）。以未加入BOFOGS的孔板內細胞存活數為對照組，加入了BOFPGS的孔板內細胞存活數為實驗組。通過它們各自的OD值計算細胞存活率的公式如下：
細胞存活率/%=OD實驗組/OD對照組
2結果與討論
2.1結構表征

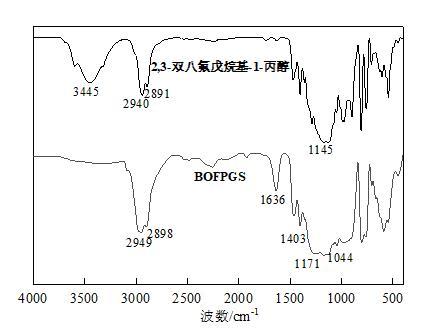

中間產物2,3-雙八氟戊烷基-1-丙醇和BOFPGS的紅外光譜如圖1所示。
圖1.2,3-雙八氟戊烷基-1-丙醇和BOFPGS的紅外光譜圖
對比兩個化合物的FTIR圖可以看出，2,3-雙八氟戊烷基-1-丙醇在3445 cm-1處O—H的伸縮振動峰經第二步磺化之后消失。在2949和2898cm-1處為C—H的伸縮振動峰，1145 cm-1處為C—F的伸縮振動峰，1290和1050 cm-1處為C—O—C的伸縮振動峰,1403 cm-1處為S=O的伸縮振動峰。

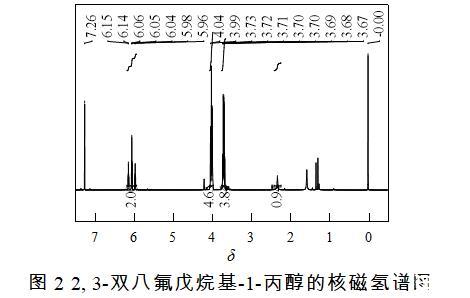

通過核磁共振譜圖和質譜圖對2,3-雙八氟戊烷基-1-丙醇的結構作進一步分析，結果如圖2所示。2,3-雙八氟戊烷基-1-丙醇的核磁共振氫譜和質譜表征數據如下：1HNMR（600 MHz,CDCl3），δ：6.18~5.93（m,2H,HCF2—）,4.01〔d,J=27.6 Hz,5H,—OCH2（CHCH2—）O—〕,3.70（qd,J=9.7,5.1 Hz,4H,—CF2CH2—）,2.32（s,1H,—OH）；MS（API）:C13H11O3F16[M-H]-的質荷比理論值為519.05,實測值為519.00。
圖2 2,3-雙八氟戊烷基-1-丙醇的核磁氫譜圖

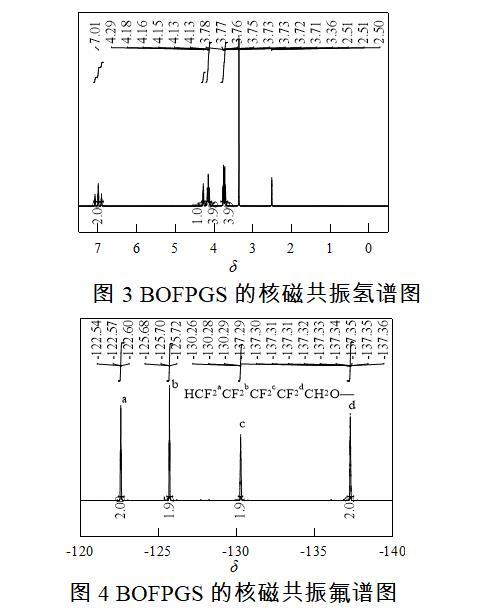

通過核磁共振氫譜圖對BOFPGS的結構進行分析，結果如圖3所示。BOFPGS的核磁共振氫譜表征數據如下：1HNMR（600 MHz,DMSO-d6），δ：7.0（tt,J=50.3、5.6 Hz,2H,HCF2—）,4.28〔p,J=4.9 Hz,1H,—OCH2（CHCH2—）O—〕,4.21~4.09〔m,4H,—OCH2（CHCH2—）O—〕,3.74（ddd,J=26.0,10.7,4.9 Hz,4H,—CF2CH2—）。圖4為BOFPGS的核磁共振氟譜表征，數據如下：19FNMR（400 MHz,DMSO-d6），δ：-122.57（t,J=10.7 Hz,Fa）,-125.70（t,J=8.4 Hz,Fb）,-130.06~-130.55（m,Fc）,-137.19~-137.64（m,Fd）。

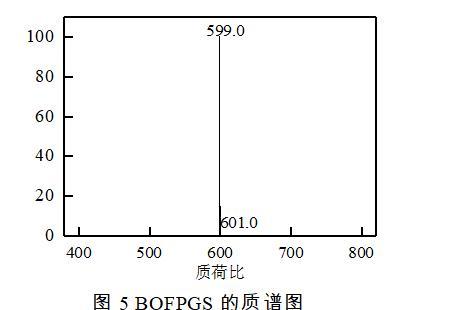

圖5為BOFPGS的質譜圖表征，數據如下：MS（API）:C13H11O3F16SO3-[M-H]-的質荷比理論值為599.00,實測值為599.0。
圖5 BOFPGS的質譜圖
結合以上數據分析可知，本研究成功合成了2,3-雙八氟戊烷基-1-丙醇和BOFPGS。
