合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> Na2CO3溶液與模擬油反應不同時間后產物的界面張力、剪切黏度（二）
> 水包油型（O/W）和油包水型（W/O）乳液結構與界面穩定性
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（三）
> 玻璃刀切割玻璃的時候為什么要沾煤油？
> 新設計的拼接式固相萃取柱完美解決萃取柱出現空氣栓塞問題
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 生物表面活性劑產生菌的篩選及對PAHs污染環境的修復效果研究（一）
> 土層中毛細水表面張力怎么計算
> 表面張力對乙醇液滴沖擊過冷水平壁面的鋪展動力學行為的影響（二）
> 基于石墨烯LB薄膜包裹的電化學陽極大規模制備方法
推薦新聞Info
-
> 烷基糖苷表面活性劑界面張力與潤濕性相關性研究（二）
> 烷基糖苷表面活性劑界面張力與潤濕性相關性研究（一）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（五）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（四）
> 利用表面張力優化浮選工藝：調整劑AY在石英-膠磷礦分離中的活性調控（二）
> 利用表面張力優化浮選工藝：調整劑AY在石英-膠磷礦分離中的活性調控（一）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（三）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（二）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（一）
> 溫度和碳碳雙鍵數對脂肪酸酯表面張力的影響（二）
中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測定及應用效果（一）
來源：兵工學報 瀏覽 766 次 發布時間:2025-06-13
為研究中性聚合物鍵合劑(NPBA)與奧克托今(HMX)鍵合作用的實質，進行NPBA的分子設計，采用分子動力學模擬方法研究了NPBA與HMX的界面作用。在此基礎上，用動態接觸角測量儀和表面-界面張力儀測試NPBA與HMX的粘附功和界面張力，在硝酸酯增塑聚醚推進劑中考察了NPBA的應用效果。研究結果表明：3種NPBA與HMX界面分子間存在范德華力和氫鍵作用力；在NPBA分子上用—COOCH2CH2OH基團取代—COOCH3基團，或增加—CN基團數量，整體上增強了NPBA與HMX晶體的界面作用力，提高了推進劑的強度。
自1990年Kim發明中性聚合物鍵合劑(NPBA)以來，圍繞解決硝胺填充、硝酸酯增塑高能固體推進劑的“脫濕”問題，在NPBA分子設計、合成、改性、作用機理和應用等各方面的研究工作取得了長足進展，為改善高能固體推進劑的力學性能指明了方向。雖然有關NPBA的研究報告層出不窮，但其分子結構設計思路仍采用半經驗法，應用效果驗證主要依靠繁瑣而耗時的實驗篩選工作，不僅占用大量的時間、人力、物力和財力，也難以保證最終的效果能達到預期的目標。
分子動力學(MD)模擬方法作為近年來發展較為迅速的微尺度數值模擬方法，因其能夠在分子水平上揭示材料結構與性能之間的關系，已成為研究鍵合劑與固體填料界面間相互作用的重要手段。如焦東明等研究了4種常用鍵合劑在端羥基聚丁二烯(HTPB)與Al/Al2O3之間的界面作用，發現鍵合劑在Al和Al2O3晶面的中吸附能越高，模擬體系的力學性能越好。張麗娜等研究了聚疊氮縮水甘油醚接枝海因(GAP_PDMH)與黑索今(RDX)、奧克托今(HMX)和高氯酸銨(AP)晶體界面間的相互作用，發現GAP_PDMH與填料之間存在著較強的氫鍵作用，力學性能實驗結果也證實了模擬結論。崔瑞禧等計算了5種硼酸酯鍵合劑與RDX不同晶面間的相互作用能，發現鍵合劑在不同RDX晶面上的結合模式不同，且具有選擇性，原因與晶面上氧原子數量和鍵合劑的特征取代基團結構有關。
為此，本文結合文獻分析和工作實際，采用MD模擬方法在分子層面研究了NPBA與HMX的界面作用，在此基礎上通過動態接觸角測量儀和表面-界面張力儀測試了NPBA與HMX的粘附功和界面張力，并在硝酸酯增塑聚醚(NEPE)推進劑中考察NPBA的應用效果，為新型NPBA的分子設計和應用提供參考，也為高能固體推進劑的研究與發展提供理論參考和新的研究思路。
1試驗與模擬
1.1試驗
1.1.1原材料及樣品制備
本文采用的3種NPBA(NPBA1、NPBA2和NPBA3)為丙烯腈(AN)、丙烯酸甲酯(MA)和丙烯酸羥乙酯(HEA)的無規共聚物，由西安近代化學研究所合成。其中NPBA1的鏈節摩爾比nAN∶nMA∶nHEA為4∶1∶1，NPBA2的鏈節摩爾比nAN∶nHEA為2∶1，NPBA3的鏈節摩爾比nAN∶nHEA為4∶1，三者的相對分子質量均為2 300左右。
NEPE推進劑基礎配方(NEPE0)的組分及其質量分數為：環氧乙烷-四氫呋喃共聚醚/多異氰酸酯(質量分數9%)，硝酸酯(質量分數16%)，HMX(質量分數75%)。NPBA1、NPBA2和NPBA3分別外加入基礎配方中(相應的代號分別為NEPE1、NEPE2和NEPE3)，其外加量均為0.2%.
將NEPE推進劑各組分加入德國IKA公司產HKV-Ⅱ型立式捏合機中，真空捏合1 h，澆鑄，50℃固化7 d，退模并制備力學性能測試樣品。
1.1.2試驗方法
界面性能實驗：采用德國DataPhysics公司DCAT2動態接觸角測量儀和表面-界面張力儀測試。NPBA的接觸角采用Wilhelmy吊片法測試，步進速率0.2 mm/s，浸入深度8 mm；HMX的接觸角采用Modified washburn法測試，步進速率0.2 mm/s.具體計算原理參見文獻。
單向拉伸試驗：用美國INSTRON公司4505材料試驗機測試推進劑樣品的最大拉伸強度和最大伸長率，樣品加工和試驗方法參照國家軍用標準GJB770B—2005中413.1節。拉伸速率100 mm/min；溫度為-40℃、20℃和50℃.
1.2 MD模擬
利用美國Accelrys公司Materials Studio軟件建立NPBA分子模型時，NPBA1聚合單元AN、MA和HEA的數目分別為20、5和5，NPBA2聚合單元AN和HEA的數目分別為20和10，NPBA3聚合單元AN和HEA的數目分別為28和7，NPBA分子模型上各類聚合單元均為隨機分布。此時3種NPBA分子模型的摩爾鏈節比分別為4∶1∶1、2∶1和4∶1，且相對分子質量均為2 300左右，使得所構建的模型與實際物質具有較好的對應關系。
由于實際HMX以晶體的形式存在，因此在建立HMX吸附NPBA界面模型時，首先根據β-HMX的晶體衍射數據，構建HMX初始晶胞，模擬HMX的晶體形貌，確定HMX晶體的主要晶面后，擴建超晶面；然后，建立包含1條分子鏈的NPBA片層模型，將超晶面與片層模型復合，構建HMX吸附NPBA的6個界面模型，具體細節如2.1.1節中所述。3種NPBA的分子結構式及其模型見圖1，HMX超晶面、NPBA片層模型及界面模型見圖2，其余略。

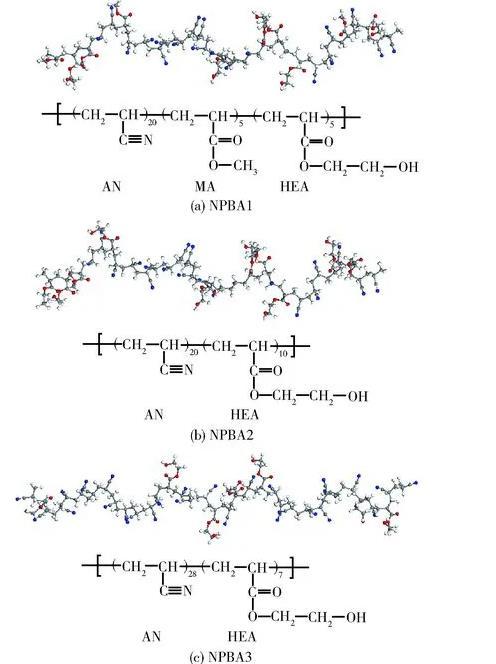

圖1 NPBA的分子結構模型

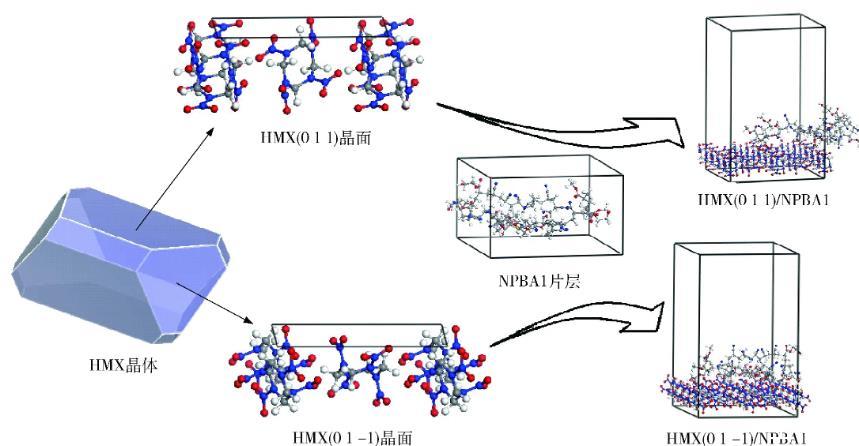

圖2 HMX晶體及其吸附NPBA界面模型
在20℃和1.01×105Pa條件下，對6個界面模型進行MD模擬，獲取MD軌跡并進行分析，得到平均單點能和徑向分布函數等數據。MD模擬的參數設置和具體細節見文獻。
